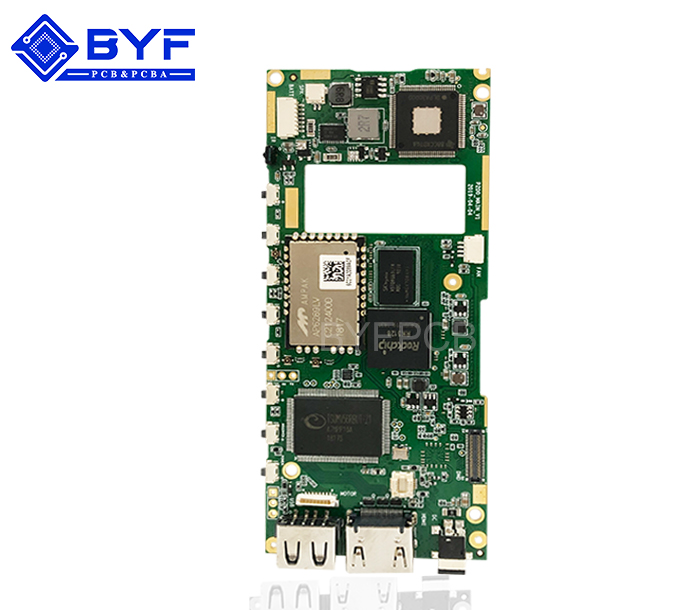

型號:T03H11201

板材:聯茂158A
板厚:1.0±0.1mm

尺寸:23.5mm*86mm

最小焊盤間距:0.3mm

最小焊盤大?。?.4mm

表面處理:沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

在SMT生產過程中,我們都希望基板從貼裝工序開始,到焊接工序結束,質量處于零缺陷狀態,但實際上這很難達到。由于SMT生產工序較多,不能保證每道工序不出現一點點差錯,因此在SMT生產過程中我們會碰到一些焊接缺陷。這些焊接缺陷通常是由多種原因所造成的,對于每種缺陷,我們應分析其產生的根本原因,這樣在消除這些缺陷時才能做到有的放矢。

  橋 接

  橋接經常出現在引腳較密的IC上或間距較小的片狀元件間,這種缺陷在我們的檢驗標準中屬于重大不良,會嚴重影響產品的電氣性能,所以必須要加以根除。

  產生橋接的主要原因是由于焊膏過量或焊膏印刷后的錯位、塌邊。

  焊膏過量

  焊膏過量是由于不恰當?shù)哪0搴穸燃伴_(kāi)孔尺寸造成的。通常情況下,我們選擇使用0.15mm厚度的模板。而開孔尺寸由最小引腳或片狀元件間距決定。

  印刷錯位

  在印刷引腳間距或片狀元件間距小于0.65mm的印制板時,應采用光學定位,基準點設在印制板對角線處。若不采用光學定位,將會因?yàn)槎ㄎ徽`差產生印刷錯位,從而產生橋接。

  焊膏塌邊

  造成焊膏塌邊的現象有以下三種

  1.印刷塌邊

  焊膏印刷時發生的塌邊。這與焊膏特性,模板、印刷參數設定有很大關系:焊膏的粘度較低,保形性不好,印刷后容易塌邊、橋接;模板孔壁若粗糙不平,印出的焊膏也容易發生塌邊、橋接;過大的刮刀壓力會對焊膏產生比較大的沖擊力,焊膏外形被破壞,發生塌邊的概率也大大增加。

  對策:選擇粘度較高的焊膏;采用激光切割模板;降低刮刀壓力。

  2.貼裝時的塌邊

  當貼片機在貼裝SOP、QFP類集成電路時,其貼裝壓力要設定恰當。壓力過大會使焊膏外形變化而發生塌邊。

  對策:調整貼裝壓力并設定包含元件本身厚度在內的貼裝吸嘴的下降位置。

  3.焊接加熱時的塌邊

  在焊接加熱時也會發生塌邊。當印制板組件在快速升溫時,焊膏中的溶劑成分就會揮發出來,如果揮發速度過快,會將焊料顆粒擠出焊區,形成加熱時的塌邊。

  對策:設置適當?shù)暮附訙囟惹€(溫度、時間),并要防止傳送帶的機械振動。

  焊錫球

  焊錫球也是回流焊接中經常碰到的一個問題。通常片狀元件側面或細間距引腳之間常常出現焊錫球。

  焊錫球多由于焊接過程中加熱的急速造成焊料的飛散所致。除了與前面提到的印刷錯位、塌邊有關外,還與焊膏粘度、焊膏氧化程度、焊料顆粒的粗細(粒度)、助焊劑活性等有關。

  1.焊膏粘度

  粘度效果較好的焊膏,其粘接力會抵消加熱時排放溶劑的沖擊力,可以阻止焊膏塌落。

  2.焊膏氧化程度

  焊膏接觸空氣后,焊料顆粒表面可能產生氧化,而實驗證明焊錫球的發生率與焊膏氧化物的百分率咸正比。一般焊膏的氧化物應控制在0.03%左右,最大值不要超過0.15%。

  3.焊料顆粒的粗細

  焊料顆粒的均勻性不一致,若其中含有大量的20μm以下的粒子,這些粒子的相對面積較大,極易氧化,最易形成焊錫球。另外在溶劑揮發過程中,也極易將這些小粒子從焊盤上沖走,增加焊錫球產生的機會。一般要求25um以下粒子數不得超過焊料顆粒總數的5%。

  4.焊膏吸濕

  這種情況可分為兩類:焊膏使用前從冰箱拿出后立即開蓋致使水汽凝結;再流焊接前干燥不充分殘留溶劑,焊膏在焊接加熱時引起溶劑、水分的沸騰飛濺,將焊料顆粒濺射到印制板上形成焊錫球。根據這兩種不同情況,我們可采取以下兩種不同措施:

 ?。?)焊膏從冰箱中取出,不應立即開蓋,而應在室溫下回溫,待溫度穩定后開蓋使用。

 ?。?)調整回流焊接溫度曲線,使焊膏焊接前得到充分的預熱。

  5.助焊劑活性

  當助焊劑活性較低時,也易產生焊錫球。免洗焊錫的活性一般比松香型和水溶型焊膏的活性稍低,在使用時應注意其焊錫球的生成情況。

  6.網板開孔

  合適的模板開孔形狀及尺寸也會減少焊錫球的產生。一般地,模板開孔的尺寸應比相對應焊盤小10%,同時推薦采用一些模板開孔設計。

  7.印制板清洗

  印制板印錯后需清洗,若清洗不干凈,印制板表面和過孔內就會有殘余的焊膏,焊接時就會形成焊錫球。因此要加強操作員在生產過程中的責任心,嚴格按照工藝要求進行生產,加強工藝過程的質量控制。

  立 碑

  在表面貼裝工藝的回流焊接過程中,貼片元件會產生因翹立而脫焊的缺陷,人們形象地稱之為“立碑”現象(也有人稱之為“曼哈頓”現象)。

  “立碑”現象常發生在CHIP元件(如貼片電容和貼片電阻)的回流焊接過程中,元件體積越小越容易發生。特別是1005或更小釣0603貼片元件生產中,很難消除“立碑”現象。

  “立碑”現象的產生是由于元件兩端焊盤上的焊膏在回流熔化時,元件兩個焊端的表面張力不平衡,張力較大的一端拉著元件沿其底部旋轉而致。造成張力不平衡的因素也很多,下面將就一些主要因素作簡要分析。

  1.預熱期

  當預熱溫度設置較低、預熱時間設置較短,元件兩端焊膏不同時熔化的概率就大大增加,從而導致兩端張力不平衡形成“立碑”,因此要正確設置預熱期工藝參數。根據我們的經驗,預熱溫度一般150+10℃,時間為60-90秒左右。

  2.焊盤尺寸

  設計片狀電阻、電容焊盤時,應嚴格保持其全面的對稱性,即焊盤圖形的形狀與尺寸應完全一致,以保證焊膏熔融時,作用于元件上焊點的合力為零,以利于形成理想的焊點。設計是制造過程的第一步,焊盤設計不當可能是元件豎立的主要原因。具體的焊盤設計標準可參閱IPC-782《表面貼裝設計與焊盤布局標準入事實上,超過元件太多的焊盤可能允許元件在焊錫濕潤過程中滑動,從而導致把元件拉出焊盤的一端。

  對于小型片狀元件,為元件的一端設計不同的焊盤尺寸,或者將焊盤的一端連接到地線板上,也可能導致元件豎立。不同焊盤尺寸的的使用可能造成不平衡的焊盤加熱和錫膏流動時間。在回流期間,元件簡直是飄浮在液體的焊錫上,當焊錫固化時達到其最終位置。焊盤上不同的濕潤力可能造成附著力的缺乏和元件的旋轉。在一些情況中,延長液化溫度以上的時間可以減少元件豎立。

  3.焊膏厚度

  當焊膏厚度變小時,立碑現象就會大幅減小。這是由于:(1)焊膏較薄,焊膏熔化時的表面張力隨之減小。(2)焊膏變薄,整個焊盤熱容量減小,兩個焊盤上焊膏同時熔化的概率大大增加。焊膏厚度是由模板厚度決定的,表2是使用o.1mm與0.2mm厚模板的立碑現象比較,采用的是1608元件。一般在使用1608以下元件時,推薦采用0.15mm以下模板。

  4.貼裝偏移

  一般情況下,貼裝時產生的元件偏移,在回流過程中會由于焊膏熔化時的表面張力拉動元件而自動糾正,我們稱之為“自適應”,但偏移嚴重,拉動反而會使元件立起產生“立碑”現象。這是因?yàn)椋海?)與元件接觸較多的焊錫端得到更多熱容量,從而先熔化。(2)元件兩端與焊膏的粘力不同。所以應調整好元件的貼片精度,避免產生較大的貼片偏差。

  5.元件重量

  較輕的元件“立碑”現象的發生率較高,這是因?yàn)椴痪獾膹埩梢院苋菀椎乩瓌?dòng)元件。所以在選取元件時如有可能,應優先選擇尺寸重量較大的元件。

  關于這些焊接缺陷的解決措施很多,但往往相互制約。如提高預熱溫度可有效消除立碑,但卻有可能因?yàn)榧訜崴俣茸兛於a(chǎn)生大量的焊錫球。因此在解決這些問題時應從多個方面進行考慮,選擇一個折衷方案。
